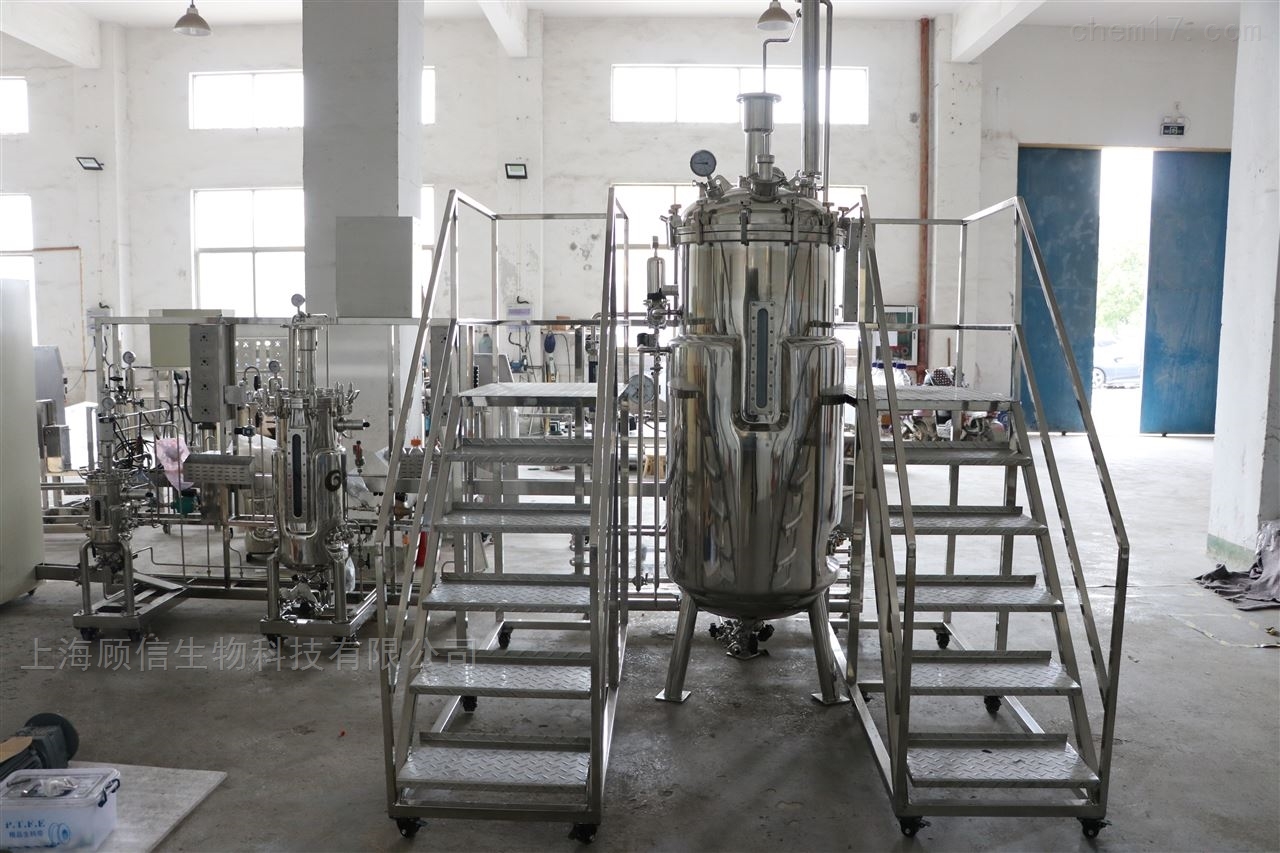

5L-50L-500L三级不锈钢中试发酵罐系统

上海顾信生物5L-50L-500L三级不锈钢中试发酵罐系统信GS-F2005-F2050-F2500介绍：

罐体材质：进口316L；夹套材质：304不锈钢

罐体设计压力：0.15Mpa；工作压力：<0.1Mpa

夹套设计压力：0.25Mpa；工作压力：<0.2Mpa

罐体结构：罐体罐内*，带深层通气空气管和气体分布环，4块可拆卸挡板；发酵罐专用取样放料管口1个

罐盖结构：投料接种口1个，标准温度、PH、 DO 传感器插口各1个，消泡电极接口1个，标准通用补料接口2个，排气接口1个（带排气冷凝器）；

夹套结构：采用优化螺旋导流板设计，防止了热交换介质在夹套内的传热不均或短路，提高了热交换效率；配置控压阀指示压力，防止误操，保护夹套；

表面处理：内外表面镜面抛光，抛光精度<Ra0.4；所有焊缝整齐美观不打磨（按照国际标准）

灭菌方式： 在位灭菌

在线检测：（选配）配置尾气CH4，O2、CO2含量在线检测

手机端APP:解决了客户无人值守的问题，用户可24小时随时随地查看并修改控制参数；可以查看历史数据、历史曲线等强大功能；在培养过程中能够立即接受到报警信息，人为及时干预，保证实验的安全与稳定；

压力检测：罐体和夹套配套压力传感器，所有操作过程中的压力都实时传输到PLC控制器进行保存，方便后期对发酵罐过程参数的研究与追溯；

生化分析：可进行葡萄糖、乳酸、谷氨酸、甲醇、乙醇等的实时在线检测，并指导发酵工艺过程pH、补料等调节，可详细研究发酵过程生理生化机理，对现代研究提供理论数据支撑，缩短工艺开发过程，增加产业效益；

控制特点：

S7-200 PLC新颖的信号板设计可扩展通讯端口、数字量通道、模拟量通道,　

高速芯片。配备西门子专用高速处理器芯片，基本指令执行时间可达0.15us，

CPU模块本体标配以太网接口，以太网接口还可与其他CPU模块、触摸屏、计算机进行通讯，轻松组网；方便产品升级和分级发酵组；　

CPU模块本体最多集成3路高速脉冲输出，支持PWM/PO输出方式以及多种运动模式，可自由设置运动包络。配以方便易用的向导设置功能，快速实现设备调速，定位等功能。　　

通用SD卡，方便下载；软件友好，编程高效，无缝集成　　

1.   下位机由基于西门子智能控制节点构成。它实现温度、pH、溶氧（DO）、转速、空气流量、液位和泡沫液位等变量的实时检测、变换、参数校正和基本控制。包括灭菌和发酵生产过程各参数的自动控制等功能；同时ORP、甲（乙）醇、补料重量、压力、发酵液称重、排气O2、排气CO2、离线参数的手动输入等

1) 基于智能控制节点，采用进口优质的控制器和现场级基于工业以太网的控制技术，并选用大屏幕高亮度液晶触摸显示屏操作方便、外形观美；控制电器全部采用进口电器控制元件，精工制造，质量可靠。

2) 全中文操作界面，菜单式提示，可任意设置设备运行状态，人性化操作规程。

3）西门子PLC电脑控制器的被控制变量全都采用智能PID控制等先进控制算法，控制的稳定性好、控制精度高、超调量小。

2、具体特点：

（1）pH、温度和转速等控制均采用完整的PID及分程控制，并有PID参数自整定功能。

（2）有八种PID参数自整定控制算法，可由用户任意选择。

（3）溶氧可与转速或进气量等构成串级控制，可在上位机中自由选择。

(4)自动控制的各种功能包括无扰动手动、自动切，都可在上位机和下位机中进行，性能优异、可靠性高。并拥有完善的安全保护及处理功能齐全，包括断水、超温、超压、超泡沫位、超水位、过载等异常警告蜂鸣器及故障指示灯，故障回路能自动切断，安全可靠。

断水保护：当运行过程中断水情况发生，断水警报发出蜂鸣警报声，同时切断电加热器加热状态，从而进行保护电加热器，避免将其损坏，并打开进水电磁阀，进行加水；

超温保护：当温度超过所需温度时, 超温警报发出蜂鸣警报声，同时电加热器自动停止加热工作，自动打开冷水阀进行降温；此时，控制器自动计算所需降温比例，控制冷水的进水量，防止冷水进量过多，造成降温过大，从而保护发酵过程中温度的稳定性；

超泡沫位：当泡沫超过消泡电极位置时，超泡沫警报发出蜂鸣警报声，同时消泡泵自动打开，加入消泡剂进行消泡，直到警报状态解除，恢复正常发酵状态；

(5)pH、溶氧的测量和变换采用高集成度专用模块，并具有高性能的隔离功能。

(6)用户可通过上位机选择低通数字滤波、高通数字滤波和抗脉冲干扰滤波等数字滤波器，对变量的实时采样值进行滤波，以增强抗干扰能力和提高测量精度。

(7)具有先进的分程与预测双PID控制。

如需咨询了解上海顾信生物5L-50L-50L三级不锈钢中试发酵罐系统，可随时与我公司各区域经理联系。
